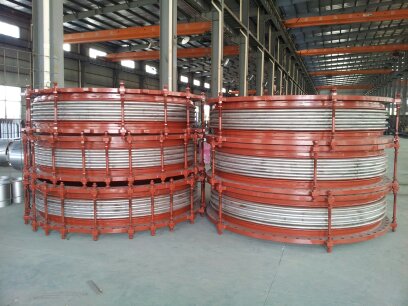

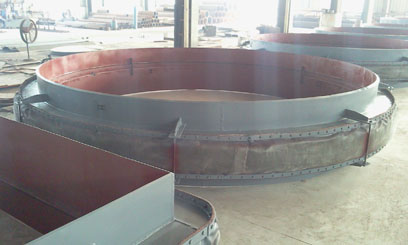

    膨胀节，习惯上也叫补偿器，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。膨胀节是为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。

   标准编号:GB/T 12777-1999（新标准GB/T 12777-2008）

　　膨胀节标准名称:金属波纹管膨胀节通用技术条件

　　标准实施日期:2000-3-1 （新标准实施日期2009-02-01）

　　颁布部门:国家质量技术监督局

　　内容简介:本标准规定了金属波纹管膨胀节的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。本标准适用于安装在管道中其挠性件为整体成形无加强U形、加强U形和∩形波纹管的圆形膨胀节的设计、制造和检验。压力容器用膨胀节的设计、制造和检验亦可参照使用。

   国内外波型膨胀节标准

    标准是产品设计、产品质量控制的依据，膨胀节的设计同样必须有这样的依据。五六十年代在石化、电力、冶金、造船、宇航等行业已有了不完整的膨胀节标准，大多是引用国外的标准，且大部分为原苏联的标准。到80年代，我国参照国外先进工业国家的标准，根据我国国情也陆续地制订出了一大批自己的标准。

（1）国内膨胀节常用标准

GB/T 12777《金属波纹管膨胀节通用技术条件》

GB 16749《压力容器波形膨胀节》

GB 12522《不锈钢波形膨胀节》（主要为船用）

JB 2388《金属波纹管》

JB/T 6169《金属波纹管》

JB/T 6171《多层金属波纹膨胀节》

CB 1153《金属波形膨胀节》

CB 613《不锈钢波形膨胀节》

CJ/T 3016《城市供热管道用波纹补偿器》

HGJ 526《多层U型波纹管膨胀节系列》

CD 42B3《单层U型波纹管膨胀节系列》

CD 42A19《石油化工管道用U型膨胀节设计技术规定》

GJB 1996《管道用金属波纹管膨胀节通用规范》（军用）

（2）国外较有影响的标准

美国《膨胀节制造商协会标准》（EJMA）

美国机械工程师学会（ASME）《锅炉及压力容器》第Ⅷ卷第一分册附录26《压力容器和换热器膨胀节》

美国机械工程师学会（ASME）B31.3《工艺管道规范》附录X《金属波纹管膨胀节》

美国军用标准MIL-E《管道用金属波纹管膨胀节通用规范》

原苏联标准：ГOCT 21744《多层金属波纹管技术条件》

            ГOCT 23129《补偿器用带加强环金属波纹管技术条件》

            ГOCT 24553《补偿器用带加强环单层金属波纹管技术条件》

原“经互会”标准：CTCЭΒ 4351《波形膨胀节强度计算方法》

英国 BS 6129 PART 1《金属波纹膨胀节》

德国AD 压力容器规范 B13《单层波形膨胀节》

法国 CODAP C.8章《波形膨胀节设计规定》

日本 JIS B 8277《压力容器的膨胀节》

     JIS B 2352《波纹管膨胀节》

（3）较有影响的公司标准

   美国 M.W.Kellogg公司标准

   日本 TOYO公司标准

   英国Teddington公司推荐尺寸系列

德国HYDRA公司推荐的尺寸系列等

    从目前各国标准内容看，大部分都是以美国EJMA标准为基础，根据国情和行业情况制订出自己的标准，只有德国AD规范有所不同。俄罗斯则有自己的标准体系，除原“经互会”国家采用，其它国家目前已很少采用。

    无论国内或国外的膨胀节标准可分为两大类。一类是规范类型的标准，即通用性的技术要求的标准，其中除对设计公式做出了具体规定外，对性能等不做具体规定，如美国EJMA标准、ASME标准、英国BS标准、我国的GB/T 12777标准等。另一类则属于产品标准，其中除有通用性的技术要求外，还具体给出了膨胀节的结构尺寸、规格及补偿性能、疲劳寿命产品质量等项内容，如我国的GB 16749标准、俄罗斯的几项标准（技术条件）、日本的JISB 2352标准等。

    膨胀节由于它作为一种能自由伸缩的弹性补偿元件，具有工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。

    波纹管的英文是 bellows 膨胀节的英文是 expansion joints 补偿器的英文是compensator
