非金属膨胀节圈带产品知识详解

发布日期：2017-02-08 作者：www.jsjiangheng.com 点击：

非金属膨胀节圈带主要有无碱玻璃丝布、橡胶、聚四氟乙烯、硅酸铝矿棉等非金属制作，具有补偿和吸收管道伸缩变形的能力，它与金属补偿器相比具有无弹性反力，吸收膨胀量大，减振降噪能力强、外表温度低、安装与更换方便、价格低廉等优点。是根据燃气轮机排气烟道，大型锅炉烟风道以及水泥、冶金、石化、煤气、天然气等工业特点设计而成.

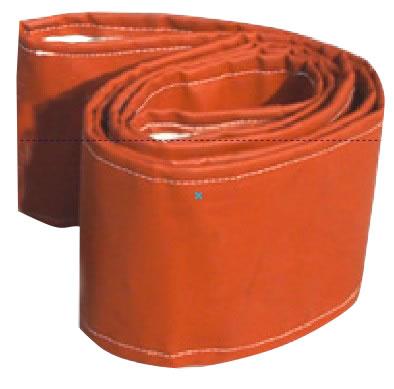

非金属膨胀节圈带

非金属膨胀节圈带：

非金属膨胀节圈带面层主要作用是承受烟气系统压力以及来自烟气或外界的化学腐蚀,圈带面层必须柔软以吸收来自各方向的位移量。外层通常采取耐候性较好的为硅橡胶涂覆玻纤布，也可以采用氟橡胶涂覆玻纤布（脱硫系统中必须采用）和三元乙丙橡胶涂覆玻纤布。可以根据系统的温度来决定是否做另外的保温层。保温层的作用是提供一层隔热层以确保圈带面层不会直接接触到高温烟气，从而使圈带面层工作在最高使用温度以内。保温层同时可以解决热蒸汽遇到没有保温的层面而冷却结露的情况。该层确保保温层不被烟气破坏、确保保温效果。

因此该层必须能承受烟气的温度和烟气介质中的化学腐蚀。压条是固定在法兰金属件的压板，根据调整压条产生的压力将圈带夹紧在法兰金属件上。压条的厚度和宽度将根据系统参数选择。压条的边必须倒圆或倒钝以防止破坏圈带的面层。导流板是用来保护柔性补偿器面层和保温层不受介质腐蚀，特别是用于有含水蒸汽的情况下。导流板可以用来降低柔性织物补偿器颤动引起的烟气涡流。导流板同时可以控制在非金属补偿器区域内的粉尘堆积，同样也可以降低与补偿器接触的烟气温度及压力。防尘袋应用将减少灰尘在柔性补偿器区域的堆积。防尘袋一般和导流板组合使用，主要用于从燃烧炉到净化器、箱式收尘、电收尘、板式收尘之间或用于含有大量灰尘或烟尘的烟气时，要能承受烟气系统的温度和介质的腐蚀。

氟橡胶性能规范(参见非金属膨胀节中常用橡胶和涂覆材料的性能)作为非金属膨胀节圈带材料中涂复材料的限定性规定，从而统一各复合材料供应厂家的标准门槛，杜绝各种“以次充好”的圈带材料。

　　标准的适用性探讨通过介绍，不难看出，类似于《EJMA》对于金属膨胀节的规范，《FSA》对于非金属膨胀节也作了详细的描述。从产品的应用介绍到详细的性能数据规范，这些都具有重要的参考意义。可能是由于低压非金属膨胀节大部分用于低端场合，并游离于压力管道许可限制之外，同时最终用户也常常忽视其要求，使得非金属膨胀节在设计、选材等方面很不规范。

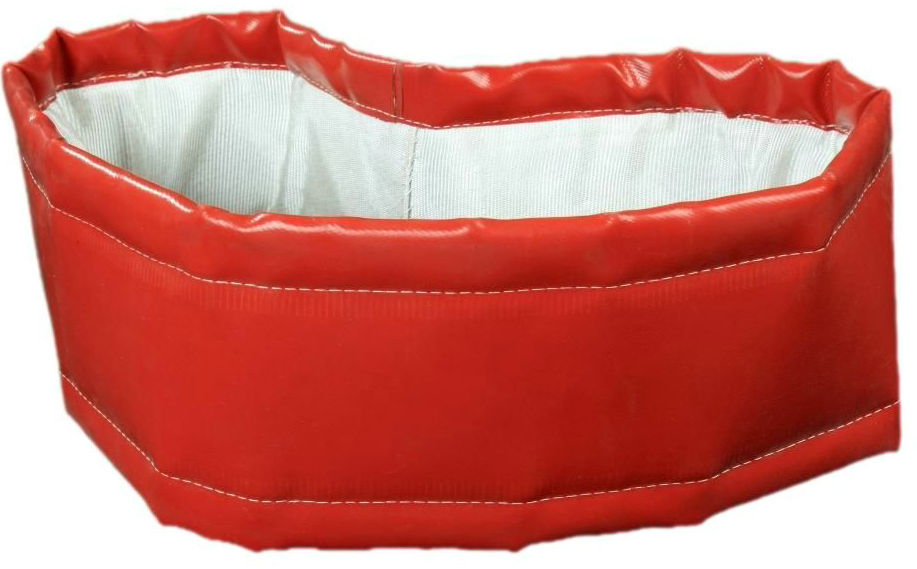

非金属膨胀节圈带

另外，国内非金属膨胀节厂家对非金属圈带材料的研究缺乏足够重视，市场竞相压价造成恶性竞争，反过来也使得制造非金属圈带材料的专业厂家“随行就市”，不按规范生产。然而，随着国家在环保及可持续发展能源方面的大量投入，在湿法脱硫系统、高温燃机烟风道系统以及普通废气热风等系统中，低压非金属膨胀节的得到广泛使用，在某些场合具有独特的优点，甚至是金属膨胀节都难以替代。其设计制造、检查验收及选材等应该有标准进行规范。因此，有必要引入国外先进标准，并结合国内现状，梳理、甄别、综合并制定相关的行业或国家标准。

非金属膨胀节圈带应用特点：

1.用于低温-70℃到高温260℃之间。（按需定制更高温度）

2.耐臭氧、氧、光及气候老化，野外使用耐候性优良，寿命可达10年

3.具有高绝缘性能，介电常数3-3.2，击穿电压20-50KV/MM

4.柔韧性好，表面摩擦力大，弹性好

5、多向补偿：非金属补偿器可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。

6、无反推力：主体材料为玻璃纤维织物及其涂覆制品，无力的传递。使用非金属补偿器可简化设计，避免使用大的支架，节省大量的材料和劳动力。

7、消声减震：硅橡胶与玻璃纤维布复合而成，具有高绝热性能、隔震降噪、耐（高）低温、耐腐、耐压、结构简单、重量轻、易安装维修等特点。纤维织物和保温棉本身具有吸声减震的作用，能有效地减少锅炉、风机等系统的噪声和震动。

8、优良的耐高温、耐腐蚀和密封性能：采用有机硅、氟等高分子材料涂覆处理，具有优良的耐高温、耐腐蚀和密封性能。

9、安装维修方便。

非金属膨胀节圈带应用范围：

1.电气绝缘：电厂专用硅胶布补偿器具有较高的电绝缘等级，可承受高电压负荷，可制成绝缘布、套管等产品。
