直管压力平衡波纹补偿器的产品知识概述

发布日期：2017-03-24 作者：www.jsjiangheng.com 点击：

直管压力平衡波纹补偿器的产品知识概述

直管压力平衡波纹补偿器(ZYP型)的补偿系统中的轴向位移，内压推力自身平衡，直管压力平衡波纹管补偿器(ZYP型)可用于不宜设置固定支架的高物位直管线或大直径管线中。

型号：

本公司生产DN600-DN4000，压力级别0.25MPa-0.6MPa。

连接方式：

1) 法兰连接式　2) 接管连接式

产品轴向补偿量：

60mm-300mm。

型号示例：举例：0.6ZYP500×8/6－JB

表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。

直管压力平衡式波纹补偿器对支座作用力的计算：

轴向弹性力：Fx=Kx(f*X)

式中：Kx——轴向刚度，N/mm

X ——轴向实际变形量mm

f——计算系数，当预变形（包括△X=0时）f=1/2。当不进行预变形时，f=1。

江苏姜恒电力机械设备制造有限公司是专业生产金属膨胀节,非金属膨胀节、管道膨胀节、补偿器,膨胀节，波纹管膨胀节的厂家.欢迎来电咨询膨胀节价格,等各种型号的补偿器,膨胀节，波纹管膨胀节. 联系人：联系人：石经理手机：13921724829电话：0523-88583118传真：0523-88583128 网址：http://www.jsjiangheng.com

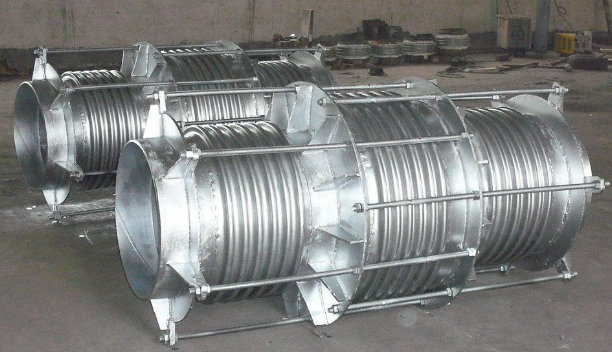

直管压力平衡波纹补偿器

1) 管道盲端

2) 介质流向改变处

3) 管道分支处

4) 管道变径处

5) 两个波纹管膨胀节之间的管道上截止阀或减压阀处。

2、次固定支座（I anchor）

次固定支座是用来承受的除去压力推力（盲板力）之外的所有载荷。

对于直管段来说，次固定支座通常是为了把两个固定支座之间较长的管段分割成若干管段单元，以便每个管段之间只设置一个波纹管膨胀节，以保证波纹管膨胀节能够正常工作。

3、导向支座

在管路中设置导向支座，是为了保证波纹管膨胀节沿规定的方向位移，并防止管路失稳的作用，一般的导向支座设计强度按10%-15%的管道内介质压力推力考虑。在仅有轴向位移的管段上，导向支座只允许轴向位移而限制其它方向的位移，这种支座称为一般导向支座，对于带横向位移和偏转的管段时，除轴向位移外，还应在横向留出合适的附加裕量，以允许一定幅度的横向位移和偏转，这种导向支座称为平面导向支座。

波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的，对波纹膨胀节的功能及强度设计主要是对波纹管的设计，对波纹管的不同设计及组合，可以使波纹管拉伸、压缩或弯曲，从而形成轴向、横向、角向
