波纹膨胀节

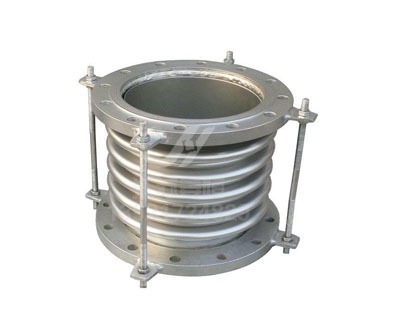

    波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的，对波纹膨胀节的功能及强度设计主要是对波纹管的设计，对波纹管的不同设计及组合，可以使波纹管拉伸、压缩或弯曲，从而形成轴向、横向、角向三种基本形式的波纹膨胀节。 波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的，对波纹膨胀节的功能及强度设计主要是对波纹管的设计，对波纹管的不同设计及组合，可以使波纹管拉伸、压缩或弯曲，从而形成轴向、横向、角向三种基本形式的波纹膨胀节。

   一、波纹膨胀节标准：

标准编号:GB/T 12777-2008

波纹膨胀节标准名称:金属波纹管膨胀节通用技术条件

内容简介:本标准规定了金属波纹管膨胀节的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。本标准适用于安装在管道中其挠性件为整体成形无加强U形、加强U形、Ω形和矩形波纹管的圆形膨胀节的设计、制造和检验。压力容器用膨胀节的设计、制造和检验亦可参照使用。

  二、波纹膨胀节设备中应用

    弯管力平衡式波纹膨胀节用于设备与设备之间的连接，其作用是补偿两设备之间管路的热膨胀，减小安装误差对设备产生的力，方便安装。采用弯管力平衡式波纹膨胀节能使设备不受内压产生的盲板力作用，改善设备的受力状况，设备容易固定。波纹膨胀节作为泵用软联管应用在泵的进、出口管路上。在泵的进、出口管路上安装的通用型（即万能式）膨胀节来补偿管路的热膨胀，减小管路热膨胀对泵的推力，或吸收泵运行产生的振动。

3如何对补偿器进行选型

    由于受到各方面的制约是相当复杂的，但是任何复杂的管系都可以选用若干个固定支架在不同的部位选择不同的设置，将其分成若干形状相对简单的单独管段，“Z”型管段和“∏”　型管段等，并分别确定各管段的变形及补偿量，由于补偿器的种类很多，正确地选型是非常重要的，因此在管系的总体设计时，应充分地考虑到管线的走向和支撑体系（包括固定管架、导向滑动管架等）的设计和综合考虑补偿器的造型和配置，以示达到安全、合理、适用、经济的最佳组合。

    三、波纹膨胀节的气密性试验

波纹膨胀节气密试验的主要目的是检验焊缝及的致密性和密封性，以保证膨胀节 在工作条件下严密不漏。在工程上，并非所有膨胀节都要进行气密性试验。

波纹管膨胀节气密试验应在耐压试验合格后进行，若波纹膨胀节耐压试验为气压 试验时，气密性试验压力一般为工作压力的1.05倍的设计压力。

气密试验前 ，应使波纹膨胀节两端固定，防止试验时波纹膨胀节端部移动。

    在试验时，压力应缓 缓上升，达到规定试验压力后保压10分钟，波纹膨胀节不得有泄漏现象。试验介质温 度应不低于5℃。

    在气密试验时，可采用以下方法检查是否泄漏。

    1) 在焊缝、法兰等连接部位涂抹发泡剂

    2) 沉水检查。

    3) 在试验气体介质中加入1%的氨气，在波纹膨胀节外壁焊缝等处贴上比焊缝宽 2Omm的试纸， 观察有无颜色变化判断是否渗漏。

    波纹膨胀节它是以波纹管为核心的挠性元件，在管线上再作轴向、横向和角向三个方向的补偿。轴向型补偿器为了减少介质的自激现象。在产品内部没有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，可以订货时予以说明其径最大位移量）：横向位移补偿器（大拉杆）主要吸收垂直于补偿器轴线的横向位移，小拉杆横向位移补偿器适合于吸收横向位移，也可以吸收轴向、角向和任意三个方向位移的组合：铰链补偿器（也称角向补偿器）。它以两上或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单向平面内的横向变形，万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。
